Leica ELMAR 9cm f/4 collapsible

Cet objectif Elmar f:4/90 mm « rentrant » est construit selon le même principe que les Elmar et Summicron de 50 mm « rentrants » (à pas de vis ou à baïonnette) : l’optique est télescopique (on dit « collapsible » en anglais), située à l’extrémité d’un cylindre chromé.
En position d’utilisation, ce cylindre est fermement verrouillé dans le fût (qui porte la rampe de mise au point) par une baïonnette particulière.
En position de non utilisation, cette baïonnette est déverrouillée et l’ensemble optique-cylindre est repoussé vers l’intérieur du boîtier de sorte que le cylindre pénètre dans la chambre noire : l’objectif se retrouve alors « rétracté » et occupe donc beaucoup moins de place.

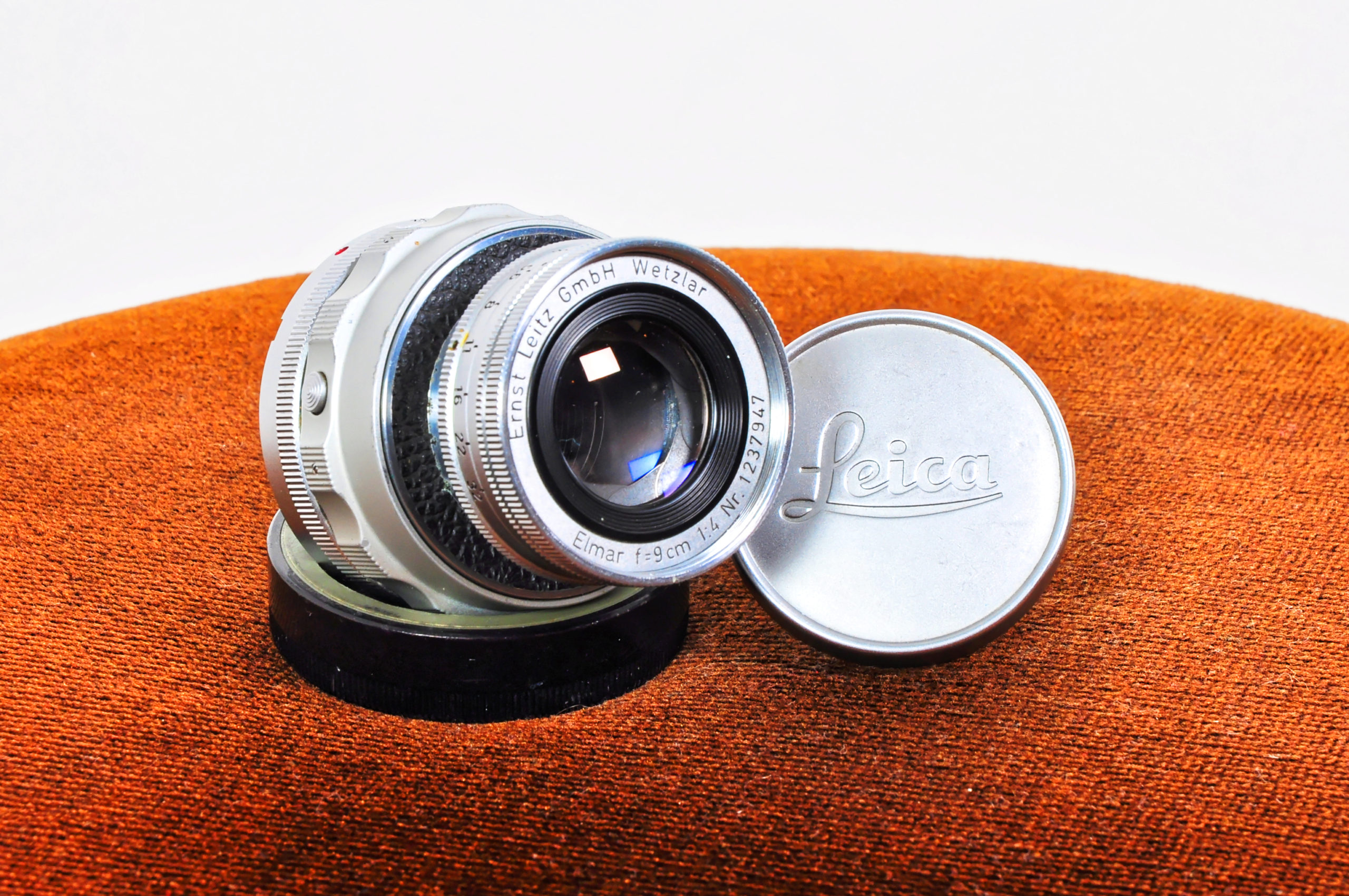

Cet objectif « rentrant » est l’une des six versions de l’Elmar f:4/90 mm. Il est apparu en 1954 avec le Leica M3 et fut fabriqué jusqu’en 1968, à 25188 exemplaires. L’objectif est chromé, orné d’un délicieux anneau de vulcanite au niveau de la coulisse.

Chez cette version rétractable, le diaphragme est situé juste derrière la lentille frontale, de sorte que l’on admire étonnamment bien son iris aux nombreuses lamelles. Comme c’est un Elmar, l’objectif comporte quatre lentilles en trois groupes (mais une exception existe, non rétractable, assez rare, à trois lentilles seulement, très recherchée).

Pour revenir à l’objectif Elmar f:4/90 mm « rentrant » (ou à la version contemporaine « rigide »), son vignettage est très faible et il n’y a pas de distorsion.
